Witzenmannパイプライン用ハンガー/サポートの製品概要

パイプサポートと

ハンガーシステム

お問い合わせ

当社のスプリングハンガー、コンスタントハンガー、接続部品とクランプ、ダイナミックコンポーネント、スライドサポート、固定サポート、ローラーサポートは配管システムを包括的に考え設計されています。

製品に関するご質問や特殊デザインのご相談はお気軽にお問い合わせください。

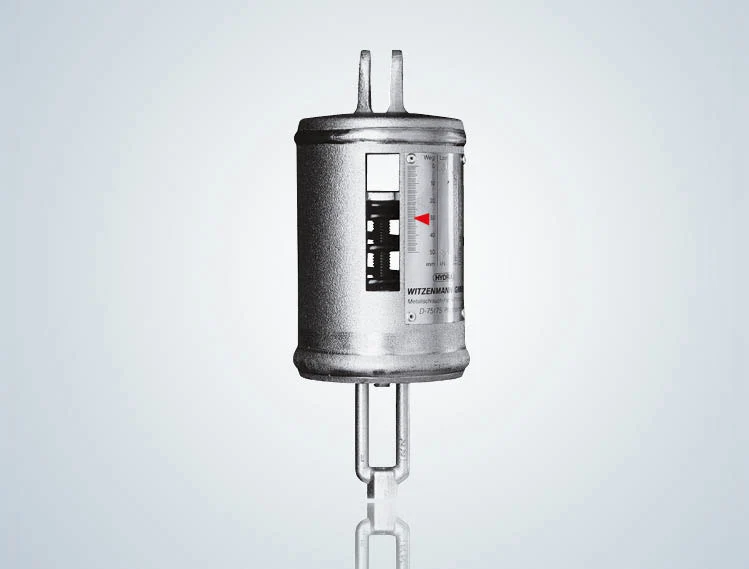

Witzenmannスプリングハンガーとスプリングサポート
HYDRA スプリングハンガーとスプリングサポート

スプリングハンガーとサポートは支持荷重が線形で変化する可動式パイプサポートです。ハンガーの移動量は支持荷重に比例します。スプリングハンガーはコンスタントハンガーに比べて安価で、主に垂直方向の移動量が大きすぎない場所(最大60mm)に使用されます。

  • 荷重はターンバックルを回すだけで設定可能
  • ハンガーの固定は後から好きな位置に変更可能
  • 摺動部がないためスペアパーツは不要
スプリングハンガーとスプリングサポートの詳細はこちら

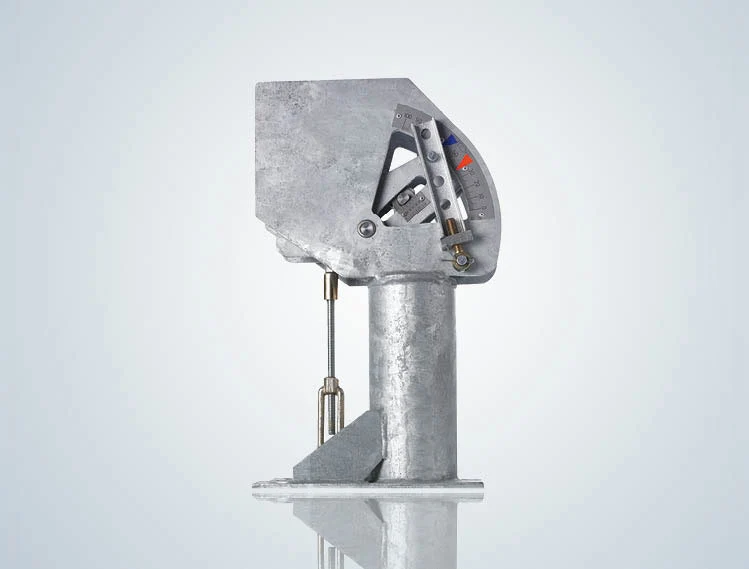

Witzenmannコンスタントハンガーとコンスタントサポート
HYDRA コンスタントハンガーとコンスタントサポート

コンスタントハンガーとコンスタントサポートは一定の支持荷重で動く可動式パイプサポートであり、垂直方向の移動量が大きい場所で必要になります。基本的にどの位置でも支持荷重は一定に保たれます。

  • レバー機構の調整により設定した荷重をキープ
  • 調整レンジ内全体で荷重を一定にするため最適化されたレバー寸法
  • 荷重を再調整した後でもハンガーの移動量の余裕代はキープ
コンスタントハンガーとコンスタントサポートの詳細はこちら

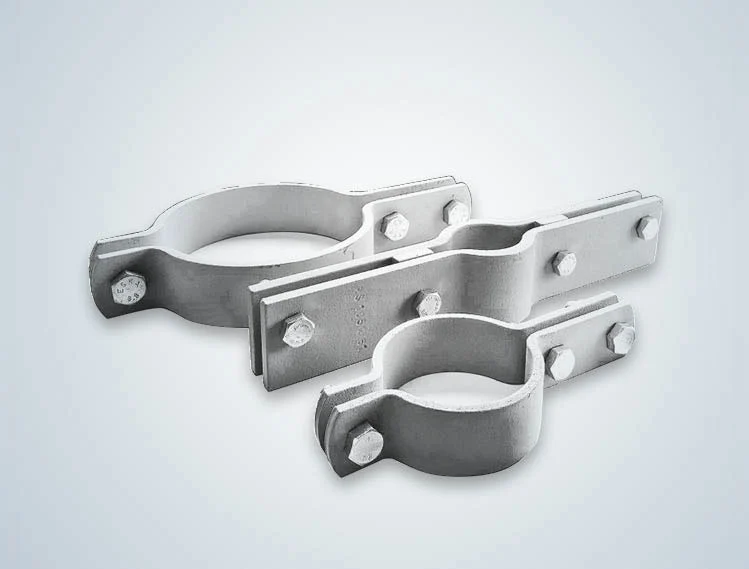

Witzenmannパイプライン用接続部品とクランプ
HYDRA 接続部品とクランプ

水平クランプは水平方向配管のブラケット、垂直クランプは垂直方向配管のブラケットです。

接続部品は荷重を支持する鉄骨と配管クランプ部品との間にハンガーを固定するために使用します。この部品は、当社のハンガーシステムと荷重グループにより分類されています。

接続部品とクランプの詳細はこちら

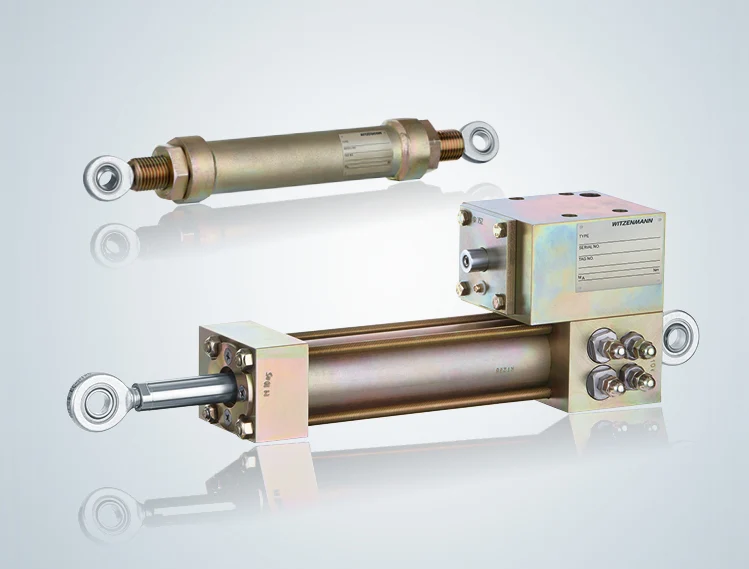

Witzenmannダイナミックコンポーネントとスウェイストラット
HYDRA ダイナミックコンポーネントとスウェイストラット

当社のダイナミックコンポーネントは安全上重要な配管やデリケートなプラント構成部品にかかる動的荷重をコントロールするために使用されます。

  • 油圧式防振器は圧力サージや地震による大きな揺れなどの動的荷重を相殺するために使用されます。発生する変位振幅を温度変化による動きを制限することなく最小限に抑えられます。
  • スウェイストラットはプッシュプル構造であり、主に動的荷重を減らすために使用されます。
ダイナミックコンポーネントとスウェイストラットの詳細はこちら

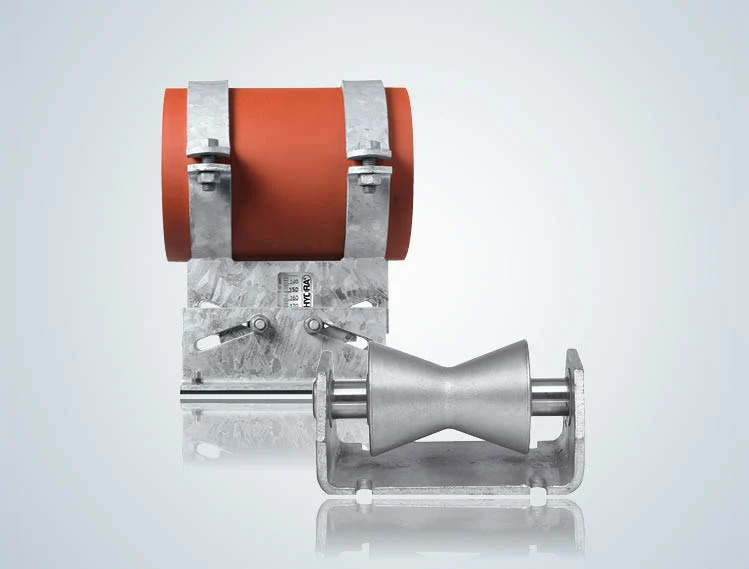

Witzenmannパイプライン用ローラーベアリングと固定ベアリング
HYDRA パイプサポート

パイプサポートでは、固定サポート、ローラーサポート、ガイドサポートの全範囲から、産業用パイプライン建設用のさまざまなアクセサリまでカバーしています。

  • アプリケーションの比較や設計基準の基にした製品群の標準化、互換性のある接続、シンプルな組立、最適な腐食防止とメンテナンスフリー化によって容易な計画と信頼できる選択を実現
  • 要求に応じて温度条件は最大650℃
  • Tビーム、Uビーム、Lビーム:特許取得済みのクランプシステム
パイプサポートの詳細はこちら

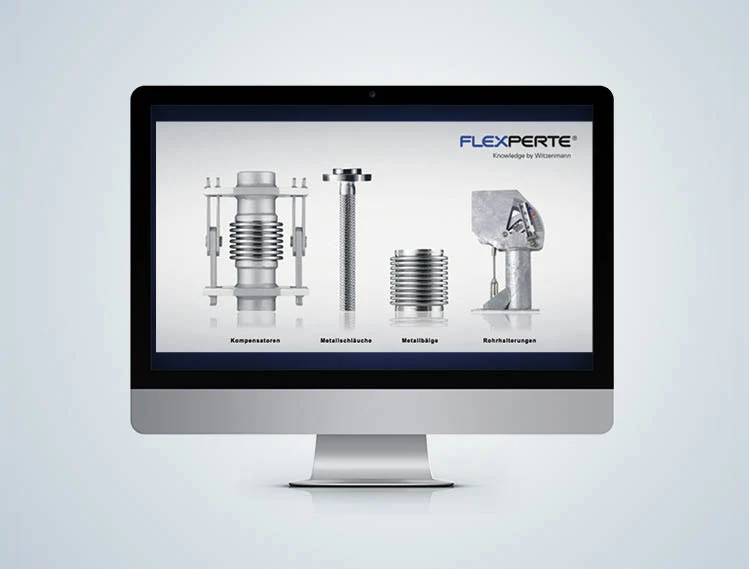

FLEXPERTE - Witzenmannパイプサポート設計ソフトウェア

FLEXPERTE - 設計ソフトウェア

FLEXPERTEは、伸縮継手(エキスパンションジョイント)、金属ベローズ、金属ホース、パイプサポート及びハンガーのサイズと形状を表示するために設計者向けに特別に開発されたPCソフトウェアアプリケーションです。メニューガイド付きで、これらの製品の計算と設計をサポートします。

  • 直感的な操作
  • 複雑な荷重条件でも設計可能
  • Rohr2、CAESAR II、PDMS、PDSの各インターフェース

次のステップ

製品構成ツール

FLEXPERTEツールを活用して、お客様のニーズを満たす製品を簡単かつスピーディーに構成いただけます。

詳細:

  • 標準製品の設計
  • テクニカルデータシートの作成
  • 見積依頼・お問い合わせの準備

FLEXPERTEお客様バージョン

FLEXPERTE:特定の機能別に分類されたWitzenmannグループ全製品の設計プログラム

  • フレキシブルメタルホース
  • 伸縮継手(エキスパンションジョイント)
  • メタルベローズ
  • ベアリング、ハンガー、サポート

完成された3D CAD図面を含む図面データは、計算式とともに保存されます。このプログラムはPDSおよびPDMSインターフェースを備えており、用途が広く、簡単にご利用いただけます。
