Witzenmannコンスタントハンガーとコンスタントサポート

コンスタントハンガーと
コンスタントサポート

お問い合わせ

HYDRA コンスタントハンガーとコンスタントサポートは、一定の支持荷重を保つ可動式サポートであり、大きな移動量(60mm以上)を吸収する場合に必要となります。すべての回転可能なベアリングは、研磨されたステンレス製の軸とPTFE複合ベアリングの組み合わせとなっており、低摩擦を保証します。最適な腐食対策、問題のない組立及び構造物との確実な接続により、メンテナンスフリーでの使用が保証されます。

荷重/移動量の特性

Konstanthänger und Konstantstützen Last Weg Charakteristik Image Text

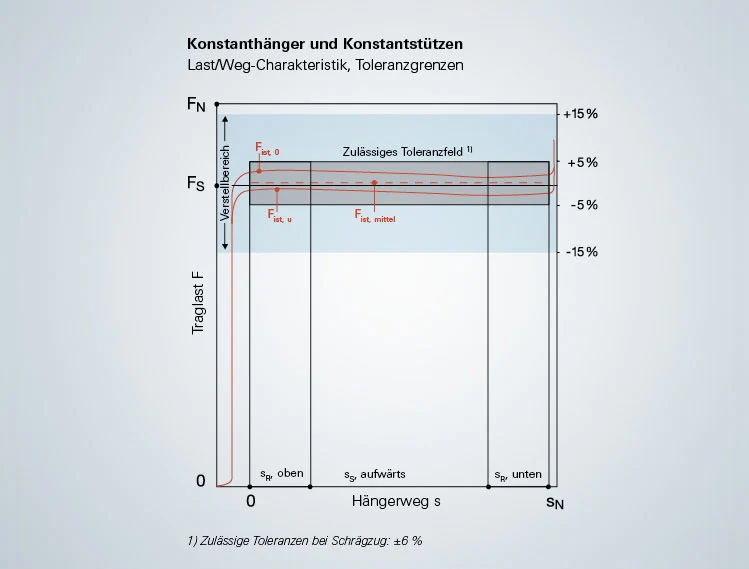

特性:図はガイドライン(例:VGB-R 510 L, KTA 3205.3)にある許容公差を含む荷重/移動量を示しています。座屈を防ぐ設計、製造、及び特殊な熱処理により、長期的に安定したスプリングの荷重/移動量を保証します。

定格荷重(コンスタントハンガーの最大荷重):FN
要求荷重:FS
平均セット荷重:F実際、平均
平均セット荷重の条件:(| FS- F実際、平均|)/FS ≤ 0.02
定格移動量:sN
要求移動量:sS
残移動量:sR 1"
