Witzenmannステンレススチール伸縮継手(エクスパンションジョイント)の製品概要

伸縮継手
(エキスパンション
ジョイント)

ここでは、軸方向伸縮継手、ユニバーサル伸縮継手、せん断方向伸縮継手、角度方向伸縮継手の標準品及び特殊品の概要をご覧いただけます。

製品に関するご質問や特殊デザインのご相談はお気軽にお問い合わせください。

Witzenmannステンレススチール軸方向伸縮継手(自由形)

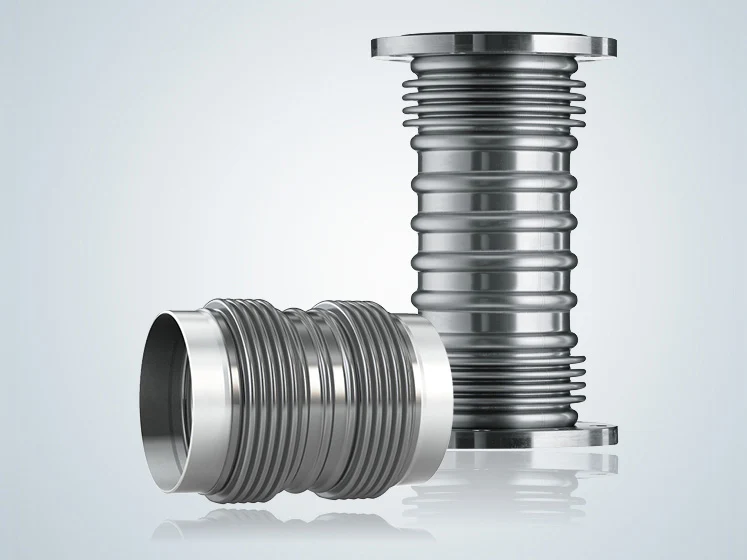

HYDRA 軸方向伸縮継手(自由形)

軸方向伸縮継手は、例えば伸縮継手の方向に沿った軸方向変位を吸収するために使用されます。

  • 約200mmまでの軸方向変位を吸収することが可能
  • 少量のせん断、角度方向の変位を吸収することが可能
  • アンカー無:すべての向きに動きます。高圧により軸方向に大きな推力が発生します。
軸方向伸縮継手(自由形)の詳細はこちら
Witzenmannステンレススチールユニバーサル伸縮継手

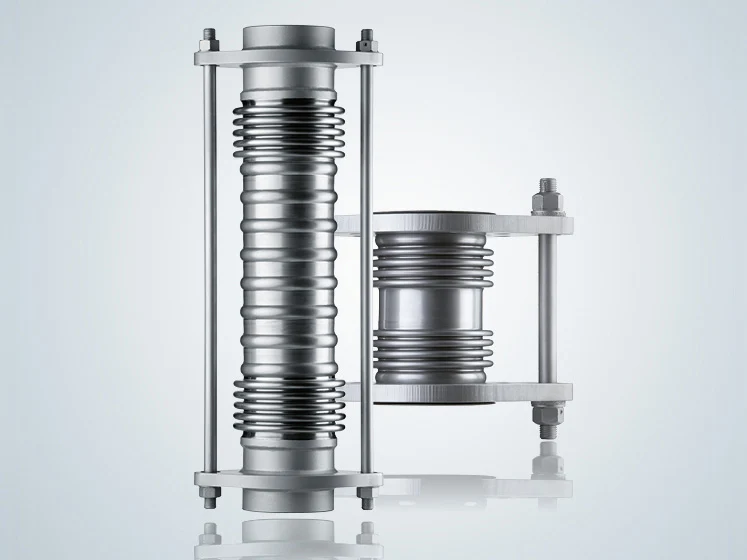

HYDRA ユニバーサル伸縮継手

ユニバーサル伸縮継手は、中央にチューブを挟んで接続された2つの金属ベローズで構成されています。

  • 軸方向、せん断方向、角度方向の変位を吸収可能
  • アンカー無:アンカー無:すべての平面の変位を吸収できます。高圧により軸方向に大きな推力が発生します。
ユニバーサル伸縮継手の詳細はこちら
Witzenmannステンレススチールせん断方向伸縮継手

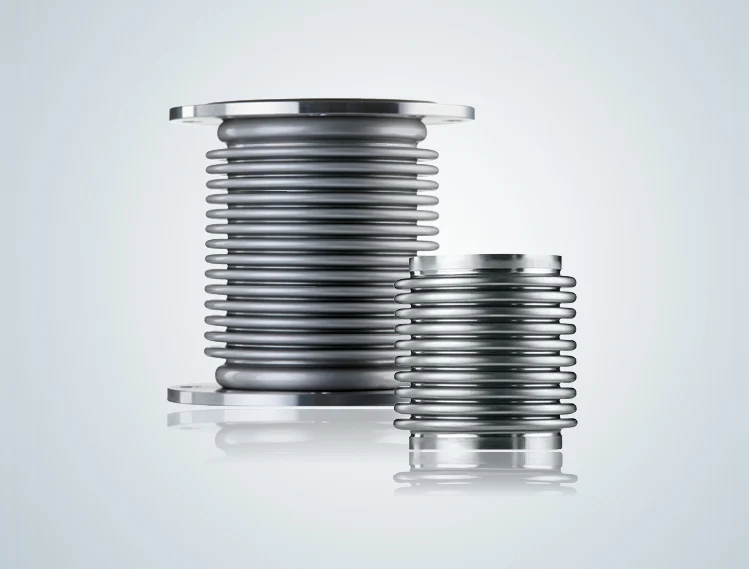

HYDRA せん断方向伸縮継手

せん断方向伸縮継手はせん断方向の変位吸収に適しています。

  • せん断方向の変位吸収
  • シングルピボットボルト式留め具による一方向変位
  • カルダンジョイント式留め具によるユニバーサル変位
  • 軸方向の圧縮力を吸収するための留め具(軸方向変位は不可)
せん断方向伸縮継手の詳細はこちら
Witzenmannステンレススチール角度方向伸縮継手

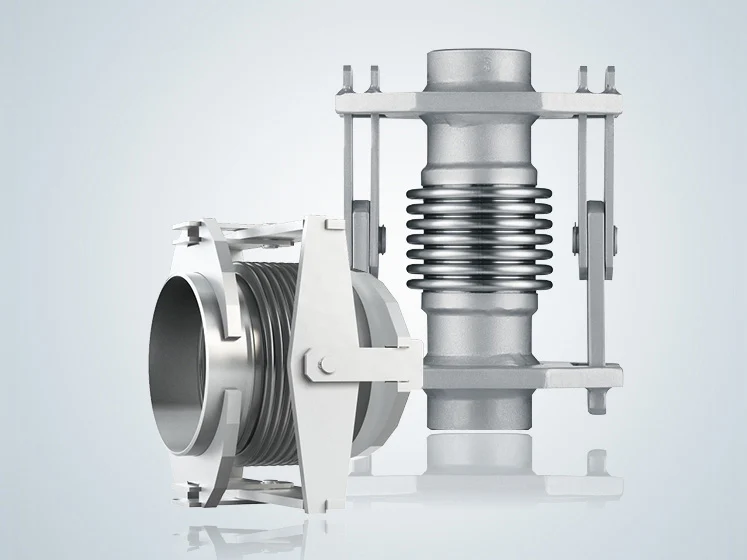

HYDRA 角度方向伸縮継手

角度方向伸縮継手は角度方向に動くことで変位を吸収します。

  • 角度方向の変位吸収
  • シングルピボットボルトブレースによる一方向動作
  • タイロッドブレースまたはカルダンジョイントブレースによる全方向への可動性
  • 軸方向圧縮力を吸収するためのブレース(軸方向の変位不可)
角度方向伸縮継手の詳細はこちら
Witzenmannステンレススチール建築設備向け伸縮継手

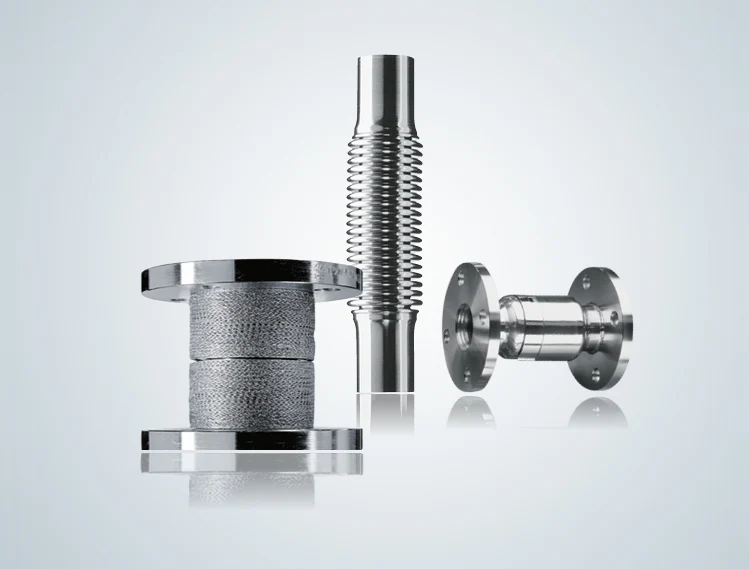

HYDRA 建築設備向け伸縮継手

建設設備のスチール管、ステンレス鋼管、銅管に使用される軸方向伸縮継手の標準シリーズを提供します。水、加熱回路、ガス設備などのすべてのアプリケーションに最適な製品を揃えています。

  • 呼び径 DN15 ~ 250
  • ネジ接続、ソケット、ニップル、フランジまたは溶接パイプエンドのコネクション
建築設備向け伸縮継手の詳細はこちら

次のステップ

製品構成ツール

FLEXPERTEツールを活用して、お客様のニーズを満たす製品を簡単かつスピーディーに構成いただけます。

詳細:

  • 標準製品の設計
  • テクニカルデータシートの作成
  • 見積依頼・お問い合わせ準備

FLEXPERTEお客様バージョン

FLEXPERTE:特定の機能別に分類されたWitzenmannグループ全製品の設計プログラム

  • フレキシブルメタルホース
  • 伸縮継手(エキスパンションジョイント)
  • メタルベローズ
  • ベアリング、ハンガー、サポート

完成された3D CAD図面を含む図面データは、計算式とともに保存されます。このプログラムはPDSおよびPDMSインターフェースを備えており、用途が広く、簡単にご利用いただけます。
