フレキシブル
流体用パイプ継手

お問い合わせ

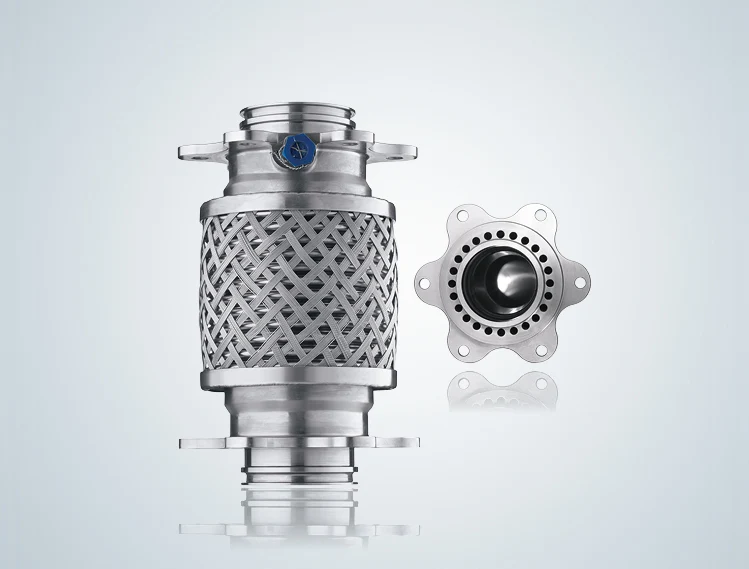

Aerospace Trim tank metal hose Image Text

トリムタンク灯油輸送パイプ

2本のステンレス製同軸メタルホースで柔軟性を確保しています。内部ユニットが耐圧および媒体の主輸送の役割を担います。これで剛体である輸送パイプと水平安定装置のフレキシブルなトリムタンクを接続します。

  • 内部燃料パイプの連続排油及び漏れ検出を実現させた設計
  • 排油及び漏れ検出のための追加出口
  • メンテナンスフリーの溶接構造
  • 軽量
Adapter Elements For Auxiliary Tanks Image Text

補助タンク用アダプタ

内部灯油パイプには、漏れ監視のための同軸外囲排油スペースがあります。可動性は、2つの平行な金属ベローズによって保証されています。

  • 新しい溶接バルブ構成により、隙間の無い内部スペースが保証されます
  • 取り扱いが簡単なアセンブリ
  • 長寿命
  • メンテナンスフリーの溶接構造
Flexible Metal Tubes AS1424 for Aerospace Image Text

AS1424に準拠した金属ホースライン

SAE国際航空宇宙規格AS1424に準拠したWitzenmannの金属ホースシリーズは、航空宇宙産業で実装されている呼び径DN06~DN35までの全範囲をカバーしています。お客様のリクエストに応じて、さまざまなインターフェースや3D曲げ設計されたパイプに対応することも可能です。

  • 38~138barの圧力レンジ (ホース内径による)
  • 圧縮空気では430℃までの作動温度、クラスBおよびNであれば温度変動最大650℃
  • 作動温度430℃、中圧での高い柔軟性および耐振動性
